多孔材料大多采用液相法进行合成，其功能化通常也需经过额外的改性。可利用气相升华和沉积工艺制造了具有丙炔酸甲酯功能化的多孔聚对二甲苯材料。气相升华和沉积工艺使用的模具为可定制形状和尺寸的水溶液及冰，聚对二甲苯在该冰模具上通过常规化学气相沉积 (Chemical Vapor Deposition, CVD) 聚合形成三维的、相互连接的多孔聚对二甲苯。

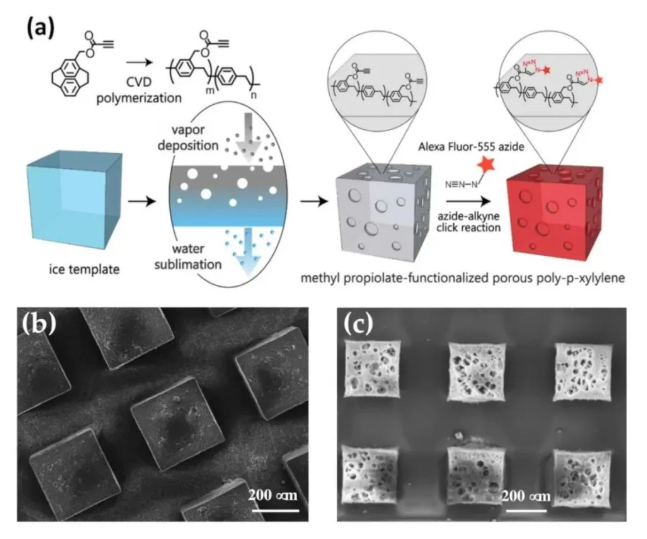

使用聚对二甲苯作为骨架基质，通过CVD-冰模板合成方法，获得了具有多孔结构的材料，并引入炔酸甲酯官能团，从界面处进行无金属的 1,3-偶极环加成点击反应。所得的功能性材料具有聚合物网络内互连孔结构的多孔特性和功能化丙炔酸甲酯的界面特性，能够进行位点特异性和无金属点击反应。

采用气相升华和沉积工艺成功制备了具有可控孔径和孔隙率的丙炔酸酯官能化聚对二甲苯三维多孔材料。基于显微、孔隙率测定法和气体吸附技术所测量的孔径范围为 18.7 µm ± 6.7 µm 至 35.6 µm ± 8.2 µm，孔隙率约为 54.3-67.6%。此外，通过引入丙炔酸甲酯能够进行位点特异性和无金属点击反应，获得靶向叠氮化物封端的生物分子。
