尺寸小于5 nm的超小四氧化三铁纳米颗粒( USIO NPs )被认为是T1加权MR成像中有前景的阳性造影剂之一。此外,许多不同形态的金纳米颗粒( Au NPs )因较高的原子序数和特殊的结构而具有较高的X射线衰减系数以及较高的光热转换效率。将USIO NPs与纳米金花( Au NFs )有机地整合为一-体,并同时实现MR/CT (计算机断层扫描)/PA(光声成像)多模态成像导引的PTT(光热)。下面试剂家小编整理了有机小分子修饰四氧化三铁纳米颗粒Fe3O4 NPs的制备方法，来看！

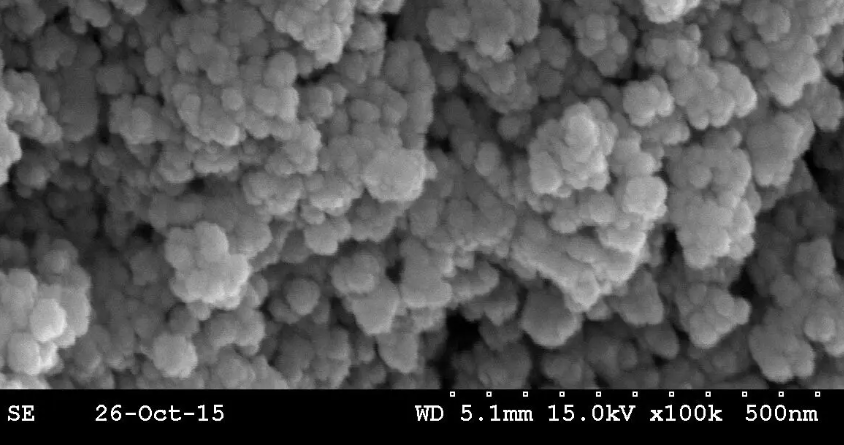

利用自还原法合成第5代( G5 )聚酰胺胺树状大分子稳定的金纳米颗粒Au DSNPs ,之后键合USIO NPs形成复合种子Fe3O4/Au DSNPs ,通过种子生长法制备多功能包埋了超小铁的纳米平台Fe3O4/Au DSNFS。纳米金花的形成使稳定在纳米金颗粒表面的树状大分子被挤出到表面,进而通过乙酰化反应消除金花表面树状大分子的氨基正电荷可能产生的毒性。获得的纳米平台的尺寸为99.8土10.4 nm ,具有良好的胶体稳定性、生物相容性和近红外吸收特性。该纳米平台的独特结构和组成赋予其优异的r1弛豫率( 3.2 mM-1s-1 )和光热转换效率( 82.7%) 。其弛豫率明显高于单纯的超小铁颗粒 (0.61 mM-1s-1 ),这是由于树状大分子稳定的Au NPs能充分分散USIO NPs ,并通过种子合成法制备的NFs不会导致USIO NPs的明显发生聚集;其光热转换效率也明显高于单纯的Au DSNFs ( 63.1% )和其他的同类型金纳米颗粒,这可能是由于超小铁的存在,使纳米金花结构比表面积增大,大大提高了纳米金的光吸收能力。

相关内容

石墨烯/纳米Fe3O4修饰电极

多孔Fe3O4修饰的Ni(OH)2纳米片

Fe3O4纳米颗粒修饰的Co纳米棒

Ag修饰的Fe3O4/TiO2复合磁性纳米纤维

四氧化三铁修饰酸化多壁碳纳米管Fe3O4/AMWNTs

Fe3O4交联聚苯胺纳米颗粒

磁性FeOPOSSCOOH功能化纳米吸附材料

盐酸多巴胺修饰的四氧化三铁磁性纳米粒子

四氧化三铁纳米晶修饰碳纳米管

四氮杂杯[2]芳烃[2]三嗪修饰的四氧化三铁磁性纳米颗粒

聚苯乙烯修饰纳米四氧化三铁 PS-Fe3O4

四氧化三铁包聚苯乙烯微球

聚乙烯亚胺修饰四氧化三铁磁性纳米颗粒 PEI-Fe3O4

聚乙二醇修饰四氧化三铁纳米粒子 PEG-Fe3O4
